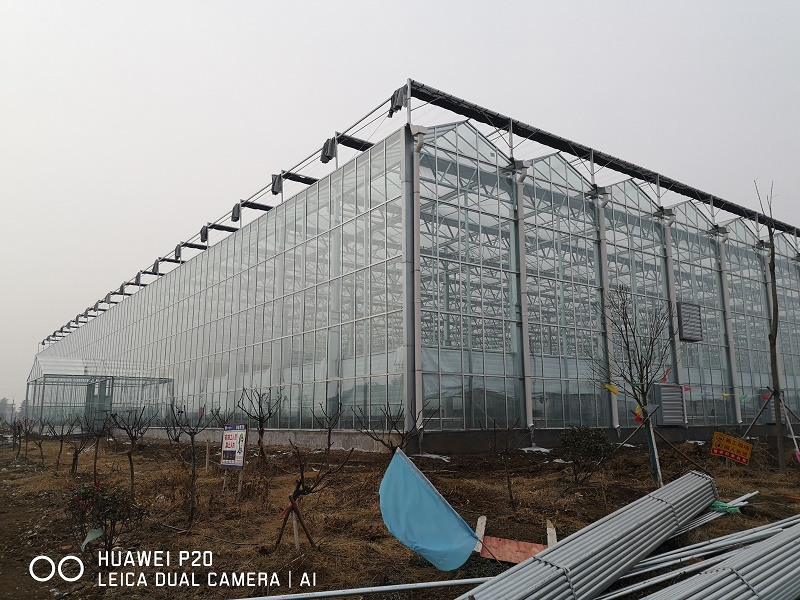

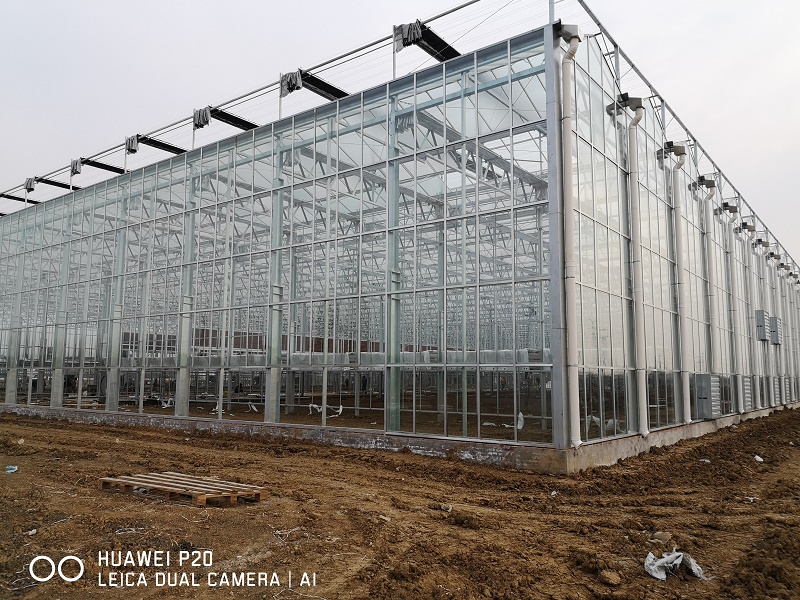

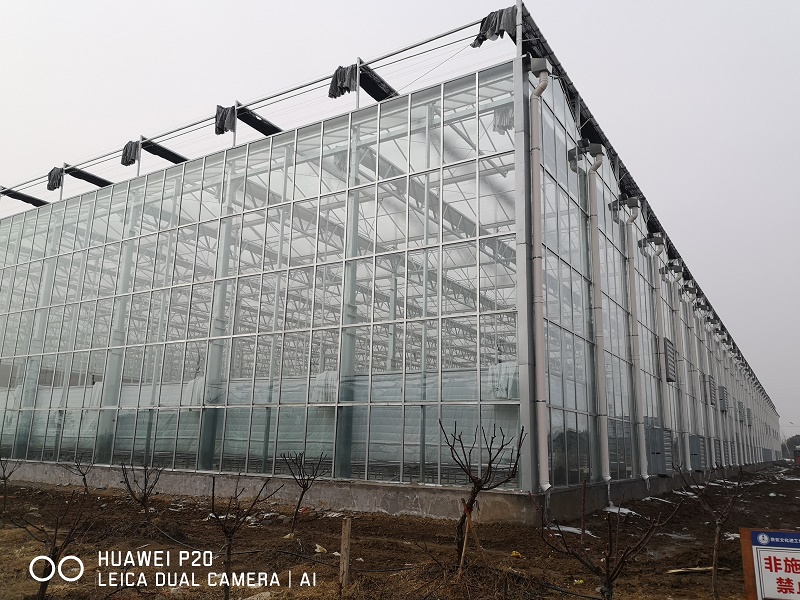

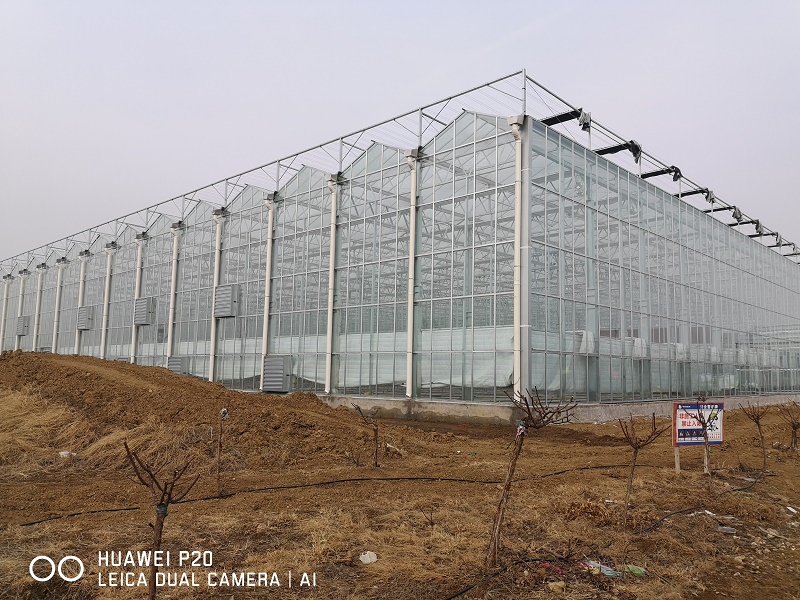

本項目為連棟智能化玻璃溫室，本方案以溫室大跨度16米，小跨度4米，肩高8.5米，面積9216㎡，溫室總體規格為寬72米，長128米，頂部采用4mm減反射玻璃覆蓋，。立面采用5+6+5中空鋼化玻璃覆蓋。溫室東西排跨，采用專用鋁合金型材。 工程除主體骨架、圈式基礎、圍裙墻、溫室排水等系統工程外，還配置溫室內遮陽系統、外遮陽系統、風機/濕簾風機降溫系統。設計理念為“堅持科學、實用原則；堅持提高土地資源使用率、節能、節水、高效的原則，堅持溫室結構用材以及設備選購先進、可靠、適用的原則。”
性能指標
(1) 抗風載荷： 0.60KN/m2
(2) 抗雪載荷： 0.50KN/m2
(3) 最大排雨量：150 mm/h。
(4)恒載：15 KG/m2
(5) 電參數：220V, 50HZ, PH1 / 380V, 50HZ, PH3。
溫室規格尺寸：
（1）大跨度：16米，小跨度4.0米
（2）開間：8米
（3）溫室內部立柱間距橫向16米，縱向8米
溫室結構參數及覆蓋材料
鋼結構材料選用符合Q235國標的優質碳素鋼。鋼材部件和緊固件均按《GB/T1912-2002金屬覆蓋層 鋼鐵制品熱鍍鋅層技術要求及試驗方法》。
鋁合金型材
表面經過氧化、磨砂處理
專用鋁型材，自主開發，專用型材，由專業鋁型材廠家設計
四周墻體和頂部覆蓋材料
溫室四周采用5+6+5mm玻璃覆蓋，屋面采用陽光板覆蓋。采光好，美觀大方。使用溫室專用鋁合金作為連接密封件；
鋁合金技術參數：
抗拉強度： 不小于 157N/mm2 非比例伸長應力：不小于 108N/mm2
伸長率： 不小于8%
遮陽系統
（一）內遮蔭、內保溫系統
1、系統簡述
內遮蔭系統可從多方面改善溫室的生態環境。設置內遮陽是溫室節能、遮陽、溫度控制和濕度調節的有效手段。遮陽保溫幕的獨特優點在于它將陽光反射而不是吸收陽光，有效降低溫室內光照度，同時使作物和空氣溫度相應降低；炎熱夏季遮陽幕能阻擋部分陽光，并使陽光漫射進入室內，均勻照射作物，保護作物免受強光灼傷，同時使溫室溫度下降4-6℃；通過選用不同的幕布，可形成不同的遮陽率，滿足不同作物對陽光的需求；冬季夜間，內遮陽保溫系統可以有效阻止紅外線外逸，減少地面輻射熱流失，減少加熱能源消耗，大大降低溫室的運行成本。
此遮陽幕系統為托/壓幕線系統，即遮陽幕安裝時位于托幕線和壓幕線之間，托幕線承擔全部遮陽幕的重量，壓幕線防止幕被風吹起或幕布收攏時重疊過高，托/壓幕線上下間距50mm。幕線間距，上層壓幕線1m，下層托幕線0.5m。托、壓幕線采用LS透明聚酯線，抗拉強度127kgf以上。
二）外遮陽系統
在夏季，由于進入溫室的太陽輻射熱負荷太高，當使用外遮陽系統時，由于阻隔了大部分太陽輻射進入溫室。如果和濕簾－風扇系統或空調系統結合使用，能夠創造出理想的溫濕度環境，減少溫室運行成本，節約能源消耗。
傳動系統安裝在外遮陽骨架上。溫室部分采用齒輪齒條傳動，幕布沿開間方向運動。鋼結構部分采用鋼索傳動，幕布沿跨度方向運動。

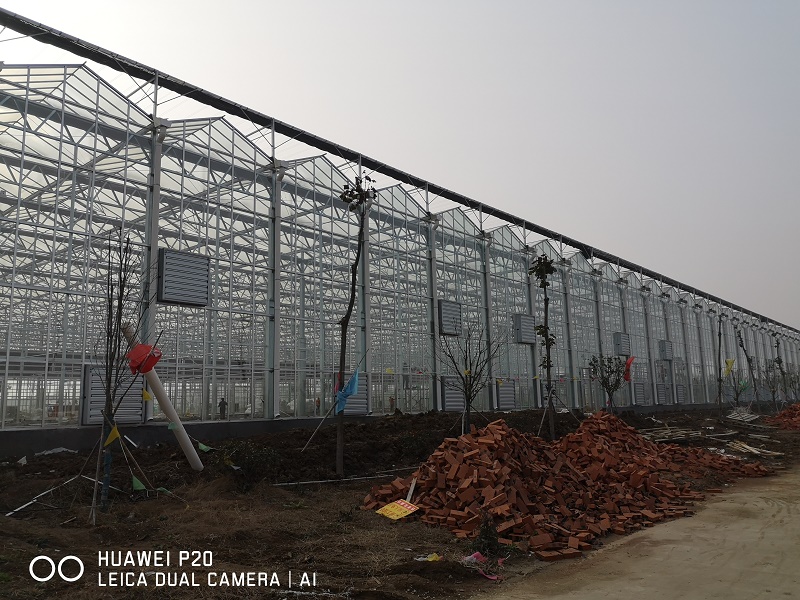

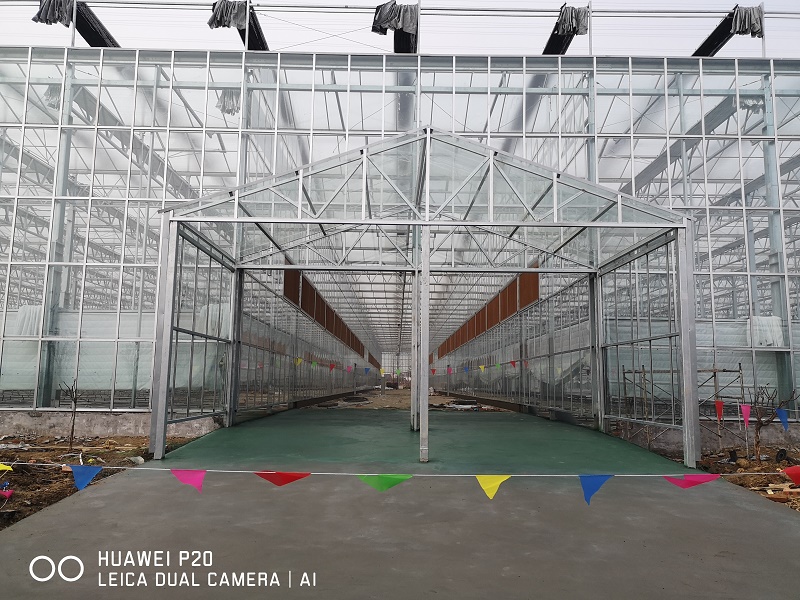

風機濕簾降溫系統
風機濕簾降溫系統利用水的蒸發降溫原理實現降溫目的。系統選用中凱公司濕簾、風機及國產水循環系統。降溫系統的核心是能讓水均勻地淋濕整個降溫濕簾墻?？諝獯┩笣窈熃橘|(zhì)時，與濕潤介質表面進行的水氣交換空氣的顯熱轉化為汽化潛熱，實現對空氣的加濕與降溫。是目前大型連棟溫室內普遍使用的經濟有效的降溫方式。
風機濕簾安裝相對應，根據需要確定安裝高度，當需要降溫時，啟動風機，將溫室內的空氣強制抽出，造成負壓；同時水泵將水打在濕簾墻上。室外空氣被負壓吸入室內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。
天窗通風系統
溫室頂部設置頂開窗，窗框采用鋁合金邊框，尺寸為4米*1米。
設置頂窗是自然通風最常采用的手段，可有效排除室內多余的熱量及室內的水汽，補充二氧化碳，促使室內空氣流動，為植物創造有利的生長環境。
|
