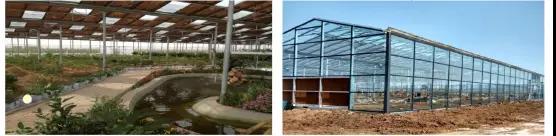

本文就封閉式鋼結構溫室大棚/光伏溫室大棚的設計做簡要說明。

1、確定大棚規模：首先確定項目光伏安裝容量，再根據安裝容量、農業種植方案初步確定各種光伏大棚的結構形式及規模。如有一個40MW光伏項目，根據農業種植方案，確定三種大棚形式及種植面積，其中一種是封閉式鋼結構連棟溫室大棚，面積100畝，布置14棟連棟大棚，每棟大棚面積約4700平方米左右。

2、確定大棚外形尺寸：綜合考慮農作物種植要求、光伏組件布置、大棚造價成本等因素，確定大棚的長寬尺寸、跨度、開間、肩高等要素進行溫室大棚的平立面方案設計。如以述大棚外形尺寸采用96mX48m，跨度12m，共8跨，開間4.00m，共12開間，肩高5m，屋脊走向為東西方向，面積4608m2 。

3、選擇光伏組件：根據農作物對光照的需求，確定采用何種組件。農業大棚上應用的光伏組件主要型式有：1)薄膜光伏組件：組件本身具有一定光線透過性，適宜種植弱光或中等喜光品種;2)晶硅雙玻組件：封裝電池片間有一定間隔，適宜種植喜光品種; 3)晶硅鋁合金邊框組件：完全不透光，適宜種植耐陰品種。

4、計算棚頂傾角及間距：計算當地組件安裝最佳傾角，再根據組件最佳傾角、其他安裝要求等因素確定屋頂傾角(最好一致)，傾角確定后需計算連棟溫室屋頂的間距，可以保證冬至日9：00~15：00不會產生遮擋。前后排屋頂間距計算公式:D=L*cosβ+(L*sinβ*cosγ)/tanα ，其中β為傾斜面的傾角;γ為太陽方位角;α為冬至日的太陽高度;L為陣列傾斜面寬度。

5、確定組件布置方案：根據農業專業提出的農作物采光需求，確定屋頂光伏組件布置方案，如采用滿鋪、橫向間隔鋪設、縱向間距鋪設、米字間隔鋪設組件等方案。

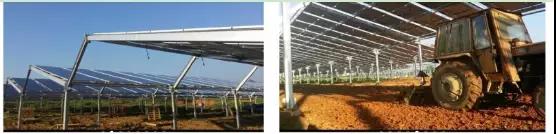

6、確定溫室結構形式：根據連棟溫室跨度、長度及高度，確定溫室采用何種鋼結構形式及鋼骨架材料。根據農業光伏大棚的特點，在滿足安全前提下，盡量采用門式輕鋼骨架結構。

7、確定溫室封閉材料：根據農作物對溫度、濕度、光照度的要求，確定溫室的封閉材料，目前主要有玻璃、PC板、塑料封閉材料，根據農作物的要求選擇封閉材料。

8、建模計算：根據以上確定的材料及條件，進行結構建模計算。采用PKPM計算軟件中的溫室結構設計GSCAD模塊，在保證安全前提下，盡量采用輕鋼結構設計。

9、繪制圖紙：根據計算轉化成果，繪制溫室鋼結構大棚的平面圖、立面圖、節點詳圖等。

當然，以上只是對光伏大棚結構設計做簡要說明，在具體設計中還需考慮很多其他因素，比如溫室大棚鋼結構的防腐、其他專業對溫室結構的要求等，不同項目也不盡相同，需在實際操作中區別對待。
