| 奧農苑玻璃溫室設計案例 | |
| 發布時間:2016-06-16 16:32:53 | 瀏覽次數： | |
 |
|

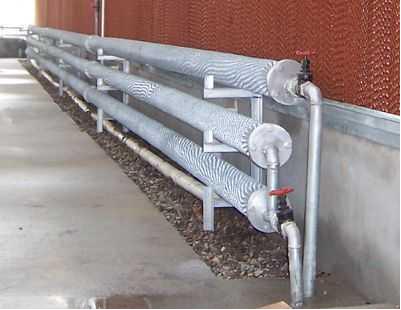

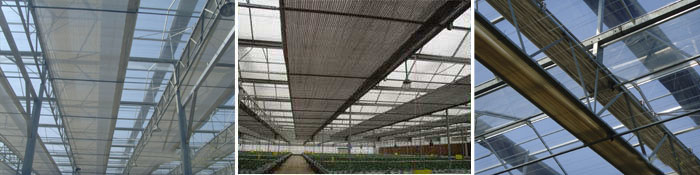

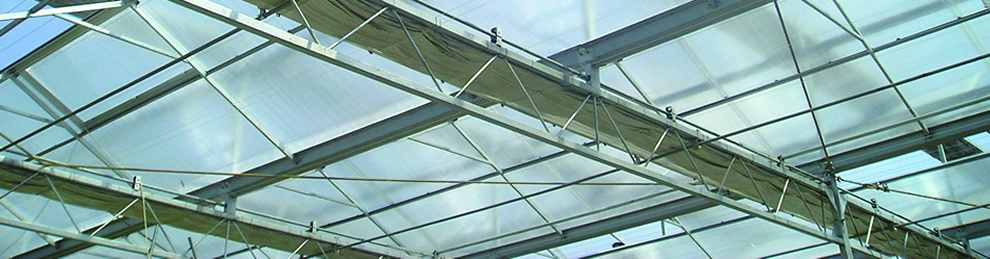

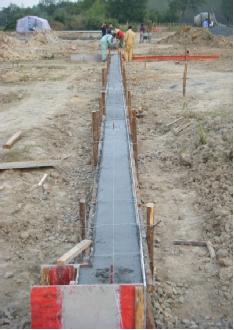

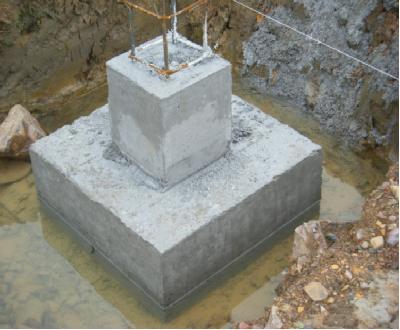

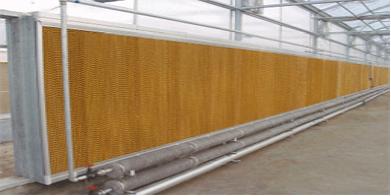

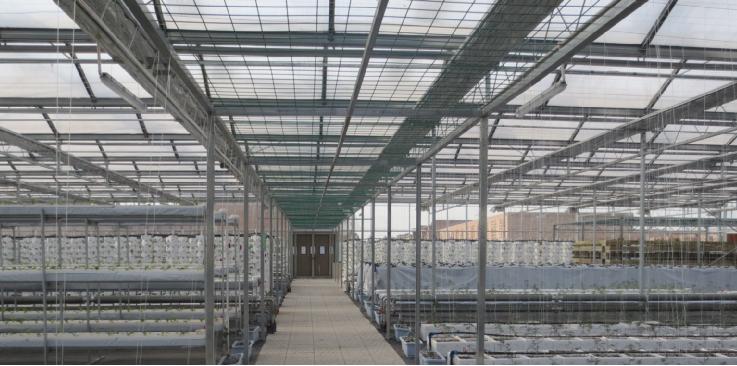

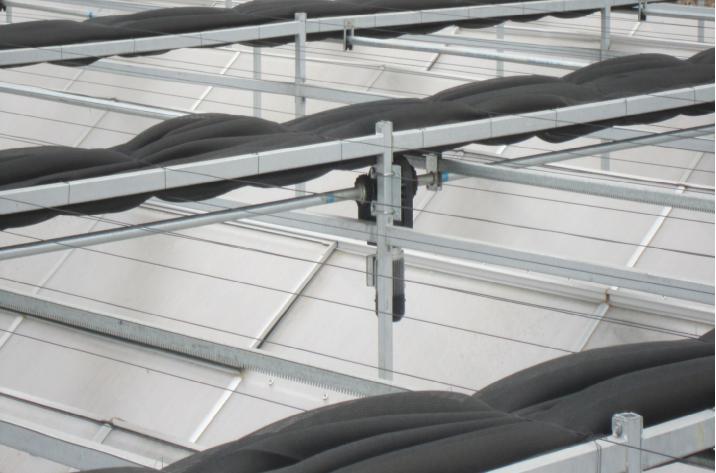

| 一、溫室基本配置 為了用戶更好的使用溫室，降低整體的運行成本，提高環境調控能力和自動化控制水平，使溫室達到較好配置，該溫室基本配置如下： (1)外排水系統 (2)外遮陽系統 (2)內遮陽保溫系統（雙層） (3)內循環系統 (4)自然通風系統（頂開窗） (5)強制降溫系統（濕簾風機） (6)暖通系統 (7)配電系統 (8)自動控制系統（備選） 二、溫室性能指標 1）風載：0.49KN/m2 2）雪載：0.20KN/m2 3）溫室排雨量：120mm/h 4）電源參數：220V/380V，50Hz，PH1/PH3 注：根據《農業溫室結構荷載規范》GB/T 51183-2016 ，溫室荷載按20年一遇荷載取值。 三、溫室基礎： 溫室四周為圈梁，內部為獨立基礎，溫室基礎深可根據當?shù)氐刭|(zhì)狀況確定。現場澆注圈梁，用以提高溫室整體強度，溫室四周地面以上采用0.55米高磚墻，外墻刷白色外墻涂料，內側水泥沙漿抹面，矮墻主要起到保溫并預防冬季掃地風作用。溫室外四周做一圈厚10厘米，寬0.8米，斜度4%的150#砼散水，防止基礎被直接沖刷。   四、溫室結構： 溫室采用文洛式輕鋼結構的小屋面多排水槽主體骨架。所選用的熱鍍鋅鋼管、矩形鋼管、鋼板等均由國內大型鋼廠生產。屋面排水槽采用本鋼集團生產的熱鍍鋅鋼板。主體輕鋼結構均采用熱鍍鋅鋼材，或加工后熱鍍鋅處理。  溫室結構參數及覆蓋材料 鋼結構材料選用符合Q235國標的優質碳素鋼。鋼材部件和緊固件均按《GB/T1912-2002金屬覆蓋層 鋼鐵制品熱鍍鋅層技術要求及試驗方法》。 （1） 立柱:采用□200×200×4.75mm熱鍍鋅矩形管, 立柱底部連接板采用10mm厚熱鍍鋅鋼板；胯間立柱采用□200×100×3.0mm矩形方管,側間加密立柱采用□200×100×3.0mm矩形方管 。 （2） （2）人字屋架采用□50×30×2.0mm熱鍍鋅矩形管。 （3）桁架梁采用□70×50×2.5mm熱鍍鋅矩形管。 (4) 溫室四周檁條及豎撐采用50×50×3.0mm熱鍍鋅方管。 （5）雨槽（天溝）：采用2mm厚鍍鋅板。采用四端排水，并于端立面及內部配置排水管。天溝下部采用冷凝水接收槽，以便將冷凝水導出，可有效防止冷凝水直接滴落到餐廳的人和植物葉面。 （6）連接件采用熱鍍鋅鋼板沖壓成型，部分連接件為加工后熱鍍鋅件。 （7）鋁型材：溫室頂部及四周為溫室專用鋁型材； （8）密封件：密封件采用專用橡膠密封件及玻璃膠，雨槽連接處使用專用密封膠條。 （9）緊固件：緊固件為國產鍍鋅標準件； （10）覆蓋材料：溫室頂部10mm中空陽光板，立面采用5+6+5mm中空玻璃覆蓋。 五、外遮陽系統  1、降溫作用 夏季，利用外遮陽幕能遮擋掉部分多余的陽光，并使陽光漫射進入溫室，既保證作物能夠正常生長，又降低室內能量聚集，從而降低溫室內溫度，保護作物免受強光灼傷，并使室內溫度下降6-8℃。 2、保護作用 夏季，外遮陽幕有阻止部分室外紅外線直接照射頂部覆蓋，減少太陽對頂部覆蓋的輻射，從而減小了頂部覆蓋的老化。 3、調節遮陽率 通過選用不同的幕布或調節幕布的開合，可行成不同的遮陽率，以滿足不同作物對陽光的需求。 4、系統工作原理 電動帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動，驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。 5、溫室共設置外遮陽2套。 6、外遮陽幕布選擇綠蔭長壽網系列YS80。 六、內遮陽保溫系統（雙層）  1、夏季降溫作用： 利用保溫遮蔭幕能反射掉部分多余的陽光，并使陽光漫射進入溫室既保證作物能夠正常生長，又降低室內能量聚集，從而降低溫室內溫度，保護作物免受強光灼傷，并使室內溫度下降3-5℃。 2、冬季保溫作用： 保溫遮蔭幕有阻止室內紅外線外逸的作用，減少地面的輻射熱量散失，從而提高室內溫度，降低能耗，大大降低冬季溫室運行成本。 調節遮陽率：通過選用不同的幕布或調節幕布的開合，可行成不同的遮陽率，以滿足不同作物對陽光的需求。 3、保水保濕： 遮陽保溫系統還能阻止室內水汽無限制地外逸，有效保持空氣濕度，減少灌溉用水，延長作物收獲期，達到增加作物產量、提高作物品質效果。 4、系統工作原理 電動帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動，驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。 5、溫室共設置內遮陽2套。 6、考慮到冬季節能需求，室內在內遮陽下方設置內保溫系統，共計2套。 7、內遮陽幕布選擇綠蔭鋁箔保溫網系列LB65；內保溫幕布選擇綠蔭薄膜保溫網25%。 七、強制降溫系統 本溫室強制降溫系統采用濕簾風機降溫系統 。   1、系統原理： 濕簾/風機降溫系統利用水的蒸發降溫原理實現降溫目的，降溫系統的核心是能讓水蒸發的濕簾特制的輸水濕簾能確保水均勻得淋濕整個降溫濕簾墻?？諝獯┩笣窈熃橘|(zhì)時，與濕簾介質表面進行水氣交換的顯熱轉化為汽化潛熱，實現對空氣的加濕與降溫。 濕簾一般安裝在溫室的北側，風機一般安裝在溫室南側。當需要降溫時，啟動風扇，將溫室內的空氣強制抽出，造成負壓；同時，水泵將水打在對面的濕簾墻上。室外空氣被負壓吸入室內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。 2、系統組成 濕簾風機降溫系統由濕簾墻、循環水系統、軸流式風機和控制系統四部分組成。濕簾這種產品優點在于其大得濕表面與流過的空氣完全接觸，使得空氣和水有充分的時間接觸，使空氣的濕度達到人體所感應的適宜濕度。與濕簾相配合的是風機，當風機開啟時足可以保證溫室內外空氣的流動，將室內高溫高濕氣體排出，并補充足夠的新鮮空氣，有效調節室內溫度。 濕簾： 選用優質空氣處理設備-濕簾紙墊，濕簾紙墊是降溫系統的核心，其由波紋狀纖維紙經特殊工藝處理制造，具有耐腐蝕、強度高、使用壽命長等特點。濕簾配套的外框采用鋁合金框架型材，具有美觀、不銹、便于維護等特點。 濕簾安裝溫室內側北山墻，高1.5m，厚0.1m。濕簾外設置外翻側窗。 風機： 選用大風量高效節能型離心式軸流風機，廣泛應用在各個領域。 風機外殼尺寸：1380*1380*450mm，排風量40000 m3 /h以上，功率1.1kw。 特點： 鋁合金壓鑄成型皮帶輪、整體沖壓成型導風圈、平衡杠桿式大百葉窗，風量大，噪音低，密封性好。 內循環系統 考慮到溫室內部溫度均勻性調整，室內設置環流風機，每跨2臺。 選用普通400型循環風機，風機直徑是400mm，電機功率是250W，風量4500 m3/h 。 八、電動頂開窗系統  1、天窗形式 屋脊單側朝東鋸齒狀開天窗，有利于溫室內空氣流通和溫度、濕度的調節。 2、天窗面積 每扇天窗寬0.9m×長4.0m，面積3.6m2。 3、天窗開啟機構 每扇天窗開啟機構由4根φ25鋁管組成，支撐管一端鉸結安裝在天窗上，另一端4根支撐管合并為一點鉸接安裝在推拉桿上，支撐桿隨推拉桿的運動而轉動，完成天窗開啟。 4、 天窗傳動機構 天窗傳動機構由電機、傳動軸、齒輪齒條、推拉桿、支撐滾輪組成。傳動軸為1.2寸熱鍍鋅管，同電機連接在一起，垂直于桁架方向布置，齒輪固定在傳動軸上。支撐滾輪固定在桁架上橫梁上，推拉桿（φ32×2.0熱鍍鋅管）和齒條相連通過支撐滾輪可在桁架上移動，傳動軸的轉動由齒輪齒條轉變?yōu)橥评瓧U直線運動。 九、采暖系統  1 、散熱器類型及布置方式 沿溫室四周及立柱方向布置熱鍍鋅圓翼型翅片散熱器。 2、翅片散熱器技術參數 1）直徑：Ф76mm 2）翅片高度：15mm 3）散熱面積：2.5m2/m 3、設計和技術參數 室內設計溫度15℃；室外設計溫度-16℃。上水溫度80℃，回水溫度 65℃。 4、主管道伸出室外1m，不包括室外管路部分。 5、考慮溫室冬季頂部積雪危害，溫室天溝下方（接露槽以上）設融雪管。 十、室內照明系統  溫室內沿主通道設置，在溫室桁架下方固定照明吊燈，每個桁架設置照明燈1盞，單獨設置燈具開關。 十一、配電系統 溫室接地采用TN-S系統，溫室內部N線與PE線分開敷設，在電纜進配電箱處按規范要求接地，接地電阻小于4Ω。 溫室系統配置設置控制箱，按照控制對象分別按手動、停止控制。手動時通過面板開關直接操縱接觸器來控制。 每電控箱均配有電子漏電保護單元，靈敏度為30mA，可保證高濕環境下人身安全。 按照標準采用線槽和線管布線。 十二、自動控制系統   1） 采用“Auto-2000 科研型溫室計算機控制系統”對溫室系統精確控制。 2）“Auto-2000 科研型溫室計算機控制系統”由“氣象站”+“室內環境傳感器”+“溫室控制器”+“PC機”組成。 3）氣象站：用于采集室外環境參數（室外溫度、室外濕度、室外光照輻射、風速、風向、雨雪信號） 4）室內環境傳感器：包括：環境溫度、環境濕度、室內光照等。 5）溫室控制器：“AUTO-2000 科研型溫室控制器”能對溫室的所有設備提供控制能力。 A、環境監測能力：室外溫度、室外濕度、室外光照強度、風速、風向、雨雪信號、雨量。室內多點溫度、室內濕度、室內光照。 B、溫室設備控制能力：天窗、外遮陽幕、內遮陽幕、多級風扇、濕簾、濕簾外翻窗、環流風扇、水暖混水閥、水暖循環泵 C、同時對溫室的環境數據進行采集、記錄并自動生成數據報表和曲線圖。 |
|
|
|
